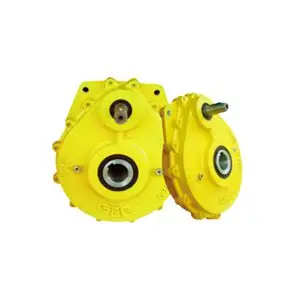

در نوین ماسه ساز، گیربکس‌های SN4، SN3 و SN2 را به عنوان یکی از اجزای اصلی انتقال قدرت برای سیستم‌های نوار نقاله در خطوط خردایش و انتقال مواد، متناسب با شرایط واقعی کار انتخاب و تامین می‌کنیم. در انتخاب مدل، توان موتور، دور ورودی و خروجی، گشتاور مورد نیاز، بار وارده، ساعت کارکرد، شرایط محیطی و نوع دستگاه مصرف‌کننده بررسی می‌شود تا گیربکس مناسب از سری SN انتخاب شود. تمامی گیربکس‌ها پس از تأمین، از نظر ابعاد، کیفیت مونتاژ، آب‌بندی و عملکرد کنترل کیفی می‌شوند و با ۱ سال گارانتی و خدمات پس از فروش ارائه می‌شوند.
گیربکس‌های سری SN از گیربکس‌های صنعتی مورد استفاده در سیستم‌های انتقال قدرت هستند که به طور گسترده در نوار نقاله‌ها، کانوایرهای معدنی و تجهیزات انتقال مواد به کار می‌روند. وظیفه اصلی این گیربکس‌ها، دریافت نیروی چرخشی از الکتروموتور، کاهش دور و افزایش گشتاور خروجی برای به حرکت درآوردن تجهیزاتی مانند درام نوار نقاله است. ساختار این گیربکس‌ها به‌گونه‌ای طراحی شده که بتوانند در شرایط کاری مداوم و محیط‌های صنعتی مورد استفاده قرار گیرند.
گیربکس‌های SN2، SN3 و SN4 در یک خانواده قرار می‌گیرند، اما از نظر ابعاد، ظرفیت انتقال قدرت، گشتاور قابل انتقال و کاربرد با یکدیگر تفاوت دارند. به همین دلیل انتخاب بین این مدل‌ها باید بر اساس عواملی مانند توان الکتروموتور، دور ورودی، سرعت مورد نیاز نوار، ظرفیت بار، قطر شافت و شرایط کاری دستگاه انجام شود. انتخاب مدل بزرگ‌تر یا کوچک‌تر بدون بررسی این عوامل می‌تواند باعث کاهش راندمان یا افزایش استهلاک مجموعه انتقال قدرت شود.
یکی از ویژگی‌های مهم گیربکس‌های SN، استفاده از خروجی هالوشفت (شافت توخالی) است که امکان اتصال گیربکس به شافت درام نوار نقاله را فراهم می‌کند. این ساختار، نصب گیربکس را در سیستم انتقال قدرت ساده‌تر کرده و باعث می‌شود مجموعه موتور، گیربکس و درام فضای مناسبی در شاسی کانوایر داشته باشند.
| مشخصه | SN2 | SN3 | SN4 |
|---|---|---|---|
| نسبت تبدیل | 5.42 | 6.46 | 7.35 |
| دور خروجی (موتور ۱۴۰۰ دور) | ~۲۵۸ دور | ~۲۱۷ دور | ~۱۹۰ دور |
| حداکثر توان (دنده فولادی) | ۵ کیلووات | ۷.۵ کیلووات | ۱۱ کیلووات |
| حداکثر توان (دنده چدنی) | ۳ کیلووات | ۴ کیلووات | ۵.۵ کیلووات |
| قطر شافت ورودی | ۳۰ میلی‌متر | ۳۵ میلی‌متر | ۴۰ میلی‌متر |
| قطر شافت خروجی (هالو) | ۴۵ میلی‌متر | ۶۰ میلی‌متر | ۶۵ میلی‌متر |
| حداکثر گشتاور خروجی | ~۱۷۰ نیوتن‌متر | ~۲۵۰ تا ۳۵۰ نیوتن‌متر | ~۴۵۰ نیوتن‌متر |
| وزن (نسخه آلومینیومی) | ~۱۸ کیلوگرم | ~۲۵ کیلوگرم | ۴۰ تا ۶۰ کیلوگرم |
| ظرفیت روغن | ~۱.۲ لیتر | ~۱.۸ لیتر | ۲ تا ۴ لیتر |
| جنس پوسته | آلومینیوم (آپشن چدن) | آلومینیوم یا چدن | آلومینیوم یا چدن |
گیربکس سری SN بین موتور و دستگاه مصرف کننده قرار می‌گیرد و دور بالای موتور را به دور مناسب و گشتاور مورد نیاز دستگاه تبدیل می‌کند. موتور با دور بالا وارد گیربکس می‌شود و چرخ دنده‌های داخلی، سرعت را کاهش و گشتاور را افزایش می‌دهند. خروجی گیربکس به شافت دستگاه متصل می‌شود و حرکت دورانی پایدار را به روتور، نوار نقاله یا سرند منتقل می‌کند. در خط خردایش، این انتقال قدرت باعث می‌شود روتور کوبیت با سرعت و گشتاور درست بچرخد، سنگ‌ها با ضربه خرد شوند و جریان مواد در کل خط یکنواخت بماند. مدل SN2 برای بارهای سبک، SN3 برای بار متوسط و SN4 برای بار سنگین طراحی شده و انتخاب درست آن، پایداری عملکرد خط را تضمین می‌کند.
خرابی گیربکس به دلیل انتخاب نامناسب مدل نسبت به بار و گشتاور خط، کمبود یا آلودگی روغن، ناهم‌ترازی شافت ورودی و خروجی، کارکرد بیش از توان طراحی یا قرار گرفتن در شرایط محیطی سخت (گردوغبار، رطوبت، دمای بالا) اتفاق می‌افتد. سایش چرخ دنده‌ها هم بیشتر زمانی رخ می‌دهد که بار ناگهانی، ضربه یا تغییر جهت ناگهانی به گیربکس وارد شود. شکستگی بدنه یا دنده‌ها هم نتیجه تنش بالا، نقص در عملیات حرارتی یا مونتاژ نامناسب است.
قبل از انتخاب گیربکس، توان موتور، دور ورودی، گشتاور مورد نیاز، ساعت کارکرد و شرایط محیطی خط را بررسی می‌کنیم تا مدل مناسب از سری SN انتخاب شود و عمر کاری آن افزایش پیدا کند.
| دوره بررسی | اقدام مورد نیاز |
|---|---|
| هر شیفت کاری | بررسی صدا، لرزش و دمای بدنه گیربکس |
| روزانه | کنترل نشتی روغن و وضعیت آب‌بندها |
| هفتگی | بررسی سطح روغن، سفت بودن پیچ‌ها و اتصالات |
| هر ۵۰۰ ساعت کارکرد | بررسی کیفیت روغن و تعویض در صورت آلودگی |
| هر ۲۰۰۰ ساعت کارکرد | تعویض کامل روغن و بازرسی یاتاقان‌ها |
| هنگام افزایش دما یا صدا | بررسی بار وارده، تراز شافت و وضعیت دنده‌ها |
| زمان تعویض | تعویض قبل از رسیدن سایش به حدی که به دنده‌ها یا بدنه آسیب بزند |
در نوین ماسه ساز، گیربکس SN2، SN3 یا SN4 را مستقل از دیگر تجهیزات خط خردایش انتخاب نمی‌کنیم. قبل از تولید، کل مدار انتقال قدرت و شرایط کاری دستگاه بررسی می‌شود تا گیربکس مناسب با خط هماهنگ باشد و گلوگاهی در فرآیند ایجاد نشود.
تجهیزاتی که هم زمان بررسی می‌کنیم:
قبل از تامین، ما فقط مدل و ابعاد گیربکس را بررسی نمی‌کنیم؛ شرایط واقعی کار، بار وارده و گشتاور مورد نیاز خط را تحلیل می‌کنیم.
مراحل تولید گیربکس:
| نوع متریال | مشخصات فنی | شرایط استفاده |
|---|---|---|
| پوسته آلومینیومی | سبک، مقاوم به خوردگی، انتقال حرارت مناسب | بارهای سبک تا متوسط، محیط‌های بدون ضربه |
| پوسته چدنی | سنگین‌تر، مقاوم به ضربه و لرزش، عمر بالاتر | بارهای سنگین، کارکرد مداوم و محیط‌های سخت |
| چرخ دنده فولادی | عملیات حرارتی شده، مقاوم به سایش و خستگی | بارهای بالا و کارکرد پیوسته |
| چرخ‌دنده چدنی | اقتصادی‌تر، مناسب بارهای سبک‌تر | خطوط با گشتاور پایین و کارکرد متناوب |
| شافت ورودی و خروجی | فولاد آلیاژی، ماشین‌کاری دقیق | تحمل گشتاور و جلوگیری از پیچش |
| یاتاقان‌ها | بلبرینگ یا رولبرینگ صنعتی | کاهش اصطکاک و افزایش عمر دنده‌ها |
| آب‌بندها و اورینگ‌ها | لاستیک مقاوم به حرارت و روغن | جلوگیری از نشتی و ورود گردوغبار |
قبل از ارسال، گیربکس‌ها را از نظر کیفیت مونتاژ، آب‌بندی، عملکرد دنده‌ها، میزان صدا و لرزش، دمای کارکرد و نشتی روغن بررسی می‌کنیم. همچنین کنترل نهایی انجام می‌شود تا گیربکس بدون مشکل روی دستگاه نصب شود و در شرایط واقعی خط، انتقال قدرت پایدار و بدون توقف داشته باشد.
در این پروژه، ما با خط خردایشی روبه‌رو بودیم که به دلیل کارکرد مداوم دو شیفت، گیربکس قبلی‌اش زود داغ می‌کرد و صدای غیرعادی می‌داد. ابتدا بار وارده، دور موتور، گشتاور مورد نیاز و شرایط محیطی را بررسی کردیم تا دلیل اصلی مشکل مشخص شود. مشخص شد گیربکس قبلی از نظر گشتاور با بار خط هماهنگ نبود و همین باعث فشار اضافی و سایش زودرس شده بود.
بر اساس بررسی‌های انجام شده، گیربکس SN3 مناسب شرایط کاری خط انتخاب شد و کنترل‌های لازم روی مونتاژ، روغن‌کاری و آب‌بندی انجام شد. بعد از نصب و شروع کار، دمای گیربکس در محدوده مجاز ماند، صدای غیرعادی از بین رفت و خط خردایش توانست با توقف کمتر و پایداری بیشتر به کار خود ادامه دهد.
قیمت گیربکس SN به عواملی مانند مدل (SN2، SN3 یا SN4)، جنس پوسته (آلومینیوم یا چدن)، جنس چرخ دنده (فولادی یا چدنی)، نسبت تبدیل، برند یاتاقان، تعداد سفارش و مشخصات دستگاه بستگی دارد.
| مدل گیربکس | جنس پوسته | جنس دنده | قیمت تقریبی |
|---|---|---|---|
| گیربکس SN2 | آلومینیوم | چدنی | ۸ تا ۱۴ میلیون تومان |
| گیربکس SN2 | آلومینیوم | فولادی | ۱۲ تا ۱۸ میلیون تومان |
| گیربکس SN3 | آلومینیوم یا چدن | چدنی | ۱۴ تا ۲۲ میلیون تومان |
| گیربکس SN3 | چدن | فولادی | ۲۰ تا ۳۰ میلیون تومان |
| گیربکس SN4 | چدن | فولادی | ۳۰ تا ۵۰ میلیون تومان |
با توجه به نوسانات ارزی و تغییر قیمت‌ها در بازار، جهت استعلام قیمت گیربکس SN2، SN3 و SN4 و دریافت مشاوره فنی با کارشناسان نوین ماسه ساز تماس بگیرید.
تلفن فروش: 1585 250 0912
تلفن دفتر: 616 55 468 021
در نوین ماسه ساز گیربکس SN را بر اساس اطلاعات واقعی پروژه شما انتخاب می‌کنیم، نه فقط بر اساس کاتالوگ. قبل از پیشنهاد، رفتار بار، مشخصات موتور، تجهیزات بالا دست و پایین دست، ساعت کارکرد و شرایط محیطی خط را بررسی می‌کنیم تا گیربکس پس از نصب، بدون دردسر و پایدار کار کند. تجربه ما در تامین قطعات خطوط خردایش باعث شده بدانیم انتخاب اشتباه گیربکس چقدر می‌تواند هزینه‌ساز باشد؛ به همین دلیل روی مشاوره فنی قبل از فروش وقت می‌گذاریم.
مزایای همکاری با ما:
اگر برای انتخاب مدل، نسبت تبدیل یا توان گیربکس متناسب با خط تولید خود نیاز به بررسی فنی دارید، قبل از خرید با کارشناسان ما تماس بگیرید. بهترین گزینه را با توجه به شرایط کاری شما پیشنهاد می‌دهیم.
جهت خرید نوار نقاله و قطعات نوار نقاله تماس بگیرید:
09127909964
این کار را به عهده ما بگذارید. شما فقط توان موتور، دور ورودی، نوع دستگاه مصرف کننده و ساعت کارکرد را اطلاع دهید؛ ما بر اساس محاسبات گشتاور و بار، مدل مناسب را پیشنهاد می‌دهیم. اگر داده‌ها را نداشته باشید، با چند سوال فنی از خودتان، شرایط خط را بررسی می‌کنیم.
SN2 برای بارهای سبک و دورهای پایین‌تر مناسب است؛ مثل نوار نقاله‌های سبک و تجهیزات کوچک. محدودیتش این است که برای گشتاور بالا و کارکرد سنگین ساخته نشده. اگر بار خط شما بیشتر از حد SN2 باشد، ما SN3 را پیشنهاد می‌دهیم تا گیربکس زیر فشار اضافی نماند.
SN4 برای بارهای سنگین‌تر و گشتاور بالاتر طراحی شده؛ پوسته‌اش سنگین‌تر و اغلب چدنی است، دنده‌هایش فولادی و ابعاد شافتش بزرگ‌تر است. همین متریال و ظرفیت بیشتر، قیمت SN4 را بالاتر می‌برد. اگر خط شما سبک تا متوسط باشد، SN3 انتخاب اقتصادی‌تری است.
بله، مشاوره فنی قبل از خرید رایگان است. مشخصات خط شما را بررسی می‌کنیم و اگر گیربکس موجود در بازار مناسب نباشد، صادقانه می‌گوییم تا پولتان را هدر ندهید. هدف ما همکاری بلندمدت است، نه فروش یک باره.
بله، گیربکس‌های SN2، SN3 و SN4 دارای یک سال گارانتی بدون قید و شرط هستند. اگر در این بازه مشکلی از نظر مونتاژ، دنده، آب‌بندی یا عملکرد پیش بیاید، بررسی و در صورت تایید، تعمیر یا تعویض انجام می‌شود. خدمات فنی و پشتیبانی ما هم مادام‌العمر است.
تیم فنی ما در محل پروژه حاضر می‌شود یا از راه دور راهنمایی می‌کند. اگر مشکل از انتخاب مدل یا مونتاژ باشد، مسئولیتش با ماست.
برای مدل‌های موجود در انبار، ۳-۲ روز کاری. اگر سفارشی یا با آپشن خاص باشد، حداکثر ۷ روز کاری. زمان دقیق را قبل از ثبت سفارش به شما اعلام می‌کنیم تا برنامه‌ریزی خط‌تان به هم نخورد.
بله، برای مشتریان معتبر و سفارش‌های حجم بالا، امکان پرداخت چکی فراهم است. شرایط پرداخت (مدت چک، تعداد اقساط و ضامن) بر اساس حجم سفارش و سابقه همکاری قابل مذاکره است. هدف ما این است که فشار مالی روی شما کم باشد.
بله، تمام قطعات یدکی از جمله چرخ دنده، یاتاقان، آب‌بند، اورینگ و شافت را به صورت دائم تامین می‌کنیم. اگر قطعه‌ای موجود نباشد، در کوتاهترین زمان ممکن تهیه و ارسال می‌شود تا خط شما معطل نماند.
بله، ارسال به سراسر ایران انجام می‌شود. هزینه ارسال بر اساس وزن، ابعاد و مقصد محاسبه و قبل از ارسال به شما اعلام می‌شود. بسته‌بندی مناسب و بیمه بار هم انجام می‌گیرد تا محصول سالم به دستتان برسد.
